Supa Maxi™ ünversal kilitli kaplin

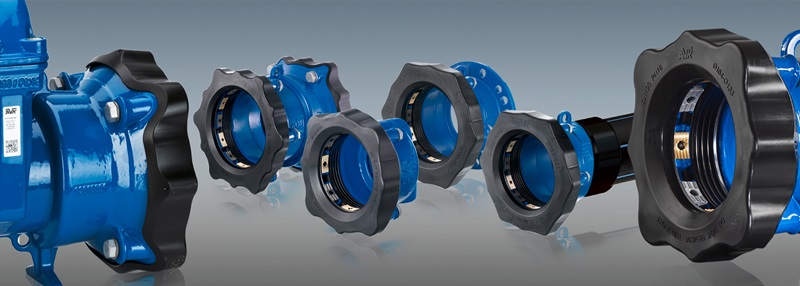

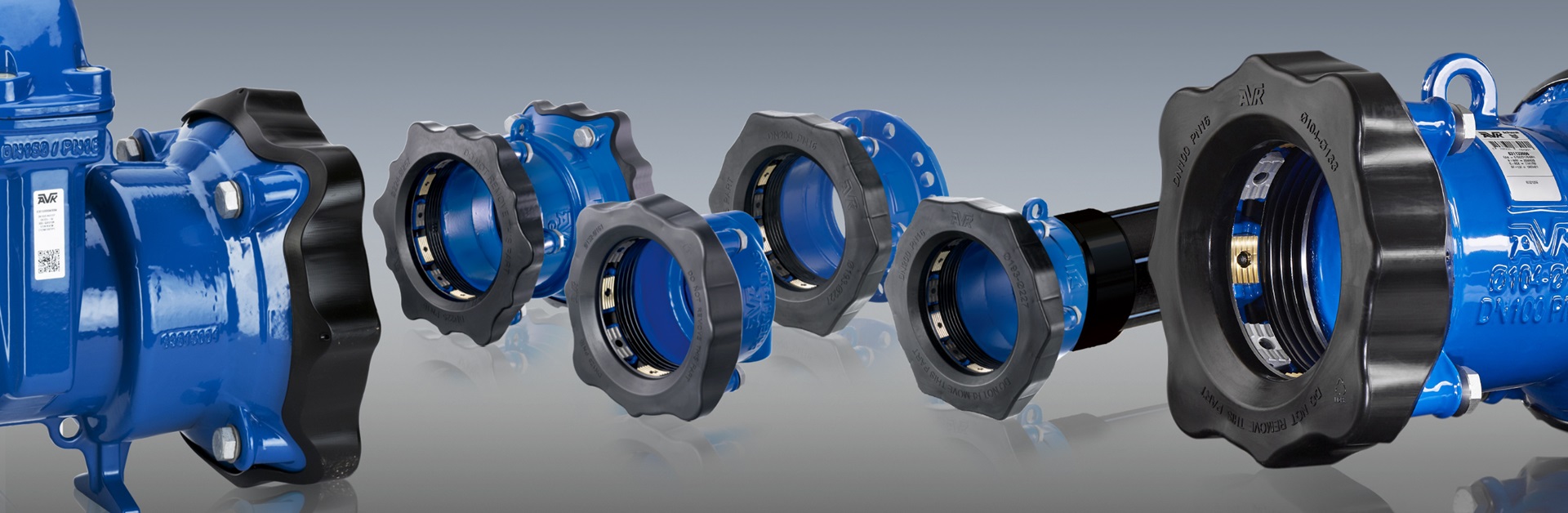

Supa Maxi™ universal kilitli kaplinleri yeni bir standart oluşturuyor

Supa Maxi™ su, gaz ve atıksu uygulamaları için EN 14525'e göre geniş toleranslı üniversal ve kilitli bağlantılarından oluşan eksiksiz bir yelpaze sunar. Kaplinler ve flanş adaptörleri DN50-600mm, kör tapalar DN50-400mm ve redüksiyonlu kaplinler DN50-300mm çapa kadar mevcuttur. Ayrıca, su ve atıksu uygulamaları için DN80-300mm aralığındaki sürgülü vanalar da bu grubun bir parçasıdır. Patentli SupaGrip™ sızdırmazlık destek sistemi esnek bir bilezik mekanizmasına sahiptir ve benzersiz kavrama tasarımı ile birlikte tüm boru boyutlarında ve malzemelerde üstün sıkılık ve çekme direnci sağlar.

Metal destek plakalı esnek bilezik

SupaGrip™ tolerans aralığı içerisinde kalan oval borularda ve minimum boru boyutunda kullanıldığında bile contanın tam olarak oturmasını ve desteklenmesini sağlar. Esnek bilezik, dış boru çapını daraltıp ve dış çapı takip etmek için tasarlanmıştır. Sonuç olarak, conta için sağlam bir destek görevi görür ve 1,5 x PN test basıncına kadar tam sapmaya izin verir. Cıvataları sıkarken, bilezik segmentleri ve cıvatalar içe doğru hareket eder ve contanın borunun etrafını sıkılaştırmasını ve kavrama segmentlerinin boru yüzeyine kavramasını sağlar.

Tüm boru malzemelerinde kilitleme

PE ve PVC borular için bronz ve dökme demir, düktil, çelik, paslanmaz çelik, CTP ve asbest borular için sertleştirilmiş paslanmaz çelikten iki farklı metal kavrama segmenti ile tüm boru malzemelerinde optimum kavrama ve çekme yetenekleri güvence altına alınır. Kavrama segmentleri, maksimum dayanıklılık sağlamak için bilezik segmentlerine pin ile monte edilir. Yüksek kaliteli malzemeler, contanın zaman içinde gevşemesini engeller.

TS EN 14525’e uygun tasarlanmış kaplinler

Tüm AVK Supa Maxi™ kaplinleri PN16 test gereksinimlerine göre tasarlanmıştır, yani maksimum test basıncı 1,5 x PN = 24 bar'dır. DN50-300'deki kaplinler PN16'ya göre EN 14525 KIWA onayına sahiptir, yani DN50-300 aralığı için onay test basıncı tam sapmalı halde 1,5 x 16 + 5 = 29 bar’dır. DN350-600'deki kaplinler PN10'a göre EN 14525 KIWA onayına sahiptir, yani DN350-600 aralığı için onay test basıncı tam sapmalı halde 1,5 x 10 + 5 = 20 bar’dır. Devamını oku.

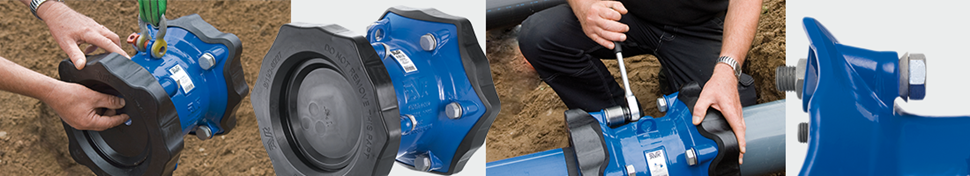

Supa Maxi™ kaplinler ile döşemeye harcanan zamanı azaltın

Kaplinler maksimum PN16 basıncına kadar her iki tarafta ±4° sapmaya izin verir (toplam 8°). Büyük içe geçirme derinliği toleransları borunun hafif açılı kesilmesine izin verir. Bu, hassas ayarlamaya gerek kalmadan basit bir montaj sağlar. Ağırlığı 10 kiloyu aşan tüm kaplinler, kolay ve ergonomik olarak güvenli kullanım sağlayan  kaldırma gözü ile tasarlanmıştır.

Sürgülü vana, eski boruları tamir ederken ekstra güvenlik sağlar. Dahili bir sürgülü vana ile boru hattının daha sonraki bir aşamada tekrar onarımı veya değiştirilmesi durumunda suyu kapatmak kolaydır.

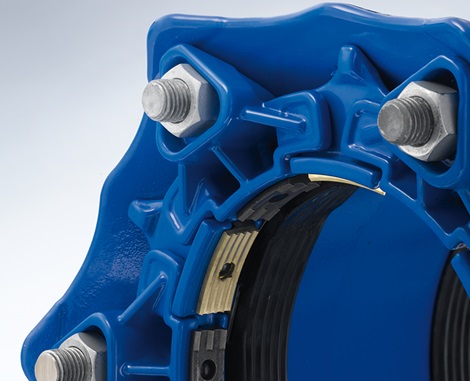

Optimize edilmiş cıvata tasarımı

Cıvata tasarımı hızlı ve basit montaj için optimize edilmiştir. Cıvata sayısı minimumda tutulmuştur ve bunların hepsi standart araçların kullanılmasını sağlayan standart cıvatalardır. Cıvatalar ve somunlar kaynaşmayı engellemek için sürtünme önleyici ile kaplanmıştır. Cıvatalar, açmada boşluk sınırlı olduğunda montajı kolaylaştırmak için iç tarafından sıkılır ve dişler kalıcı koruma kapağı ile korunur. Somunlar bilezik üzerine sabitlenmiştir ve cıvataları gevşetirken düşmemelerini sağlamak için bir koruma kapağı ile kapatılmıştır. Tamamen metal SupaGrip™ sızdırmazlık destek sistemi sayesinde cıvataların yeniden sıkılaştırılması gerekli değildir.

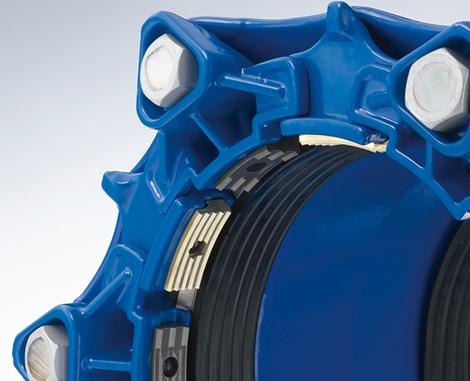

Kalıcı koruma kapağı

Koruma kapağının orta parçası, taşınma sırasında keskin kavrama segmentlerini kapatır ve kirin kaplinin içine yerleşmesini önler. Montaj öncesi orta parça sökülerek montaj yapılır.

Yüksek kaliteli malzemelerden üretilmiş kaplinler

  • Kaplinler DIN 3476 bölüm 1 ve EN 14901’e uygun epoksi ile kaplanmış sfero dökme demir gövde ve çelik döküm bilezikler ile tasarlanmıştır.
  • EPDM kauçuk contaları içme suyu uygulamaları için NF ve DVGW tarafından onaylıdır ve NBR kauçuk contaları DVGW ve Gastec tarafından onaylanmıştır.
  • Cıvatalar ve pullar standart olarak A2  paslanmaz çeliktir ve isteğe bağlı olarak A4 paslanmaz çelik olarak sipariş verilebilir.
  • Somunlar A4 asit dayanımlı paslanmaz çeliktir.
  • Kavrama segmentleri RG5 bronz ve sertleştirilmiş paslanmaz çeliktir, poliamid pimleri ile monte edilmiştir.
  • Geri dönüştürülebilir PE’den yapılan kalıcı koruma kapakları su ve atık su uygulamaları için siyah, gaz uygulamaları için sarıdır.

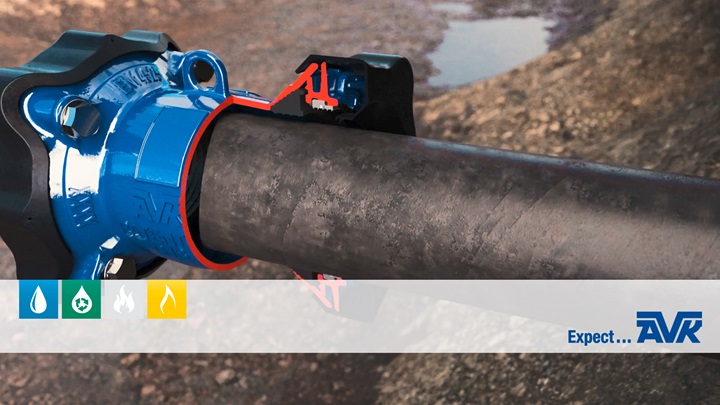

ANİMASYON

Supa Maxi™

Üniversal kilitli kaplinimiz 63X serisi Supa Maxi™ kaplinlerin özellikleri ve montajı ile ilgili animasyon

İndir

Kaplinler ve adaptörler

Kolay montaj için tasarlanmış çeşitli evrensel ve boruya özel kaplinlere, flanş adaptörlerine ve kör tapalara göz atın.
