70° C’ye kadar olan içme suyu ve nötr sıvılar için metal sitli çalpara çekvalf, kol ve ağırlık ile

AVK 41 serisi çalpara çekvalfer hem metal hem de elastomerli sit ile sunulmaktadır. Temizsu ve atıksu pompaj hatlarında akışın geri dönmesini engellemek için kullanılırlar. Disk ve mil birbirine esnek bir yatak ile bağlandığı için diskin site tam oturması sağlanır. Tüm iç kısımlar paslanmaz çelik, içmesuyu onaylı epoksi ya da EPDM ile kaplıdır. 41 serisi çekvalfler, kapalı mil ucu ile ya da ağırlık veya yay takılan bir kol yerleştirmek için uzantılı mil ile üretilmektedir.

Seçenek 41/36-001
Bağlantı	Flanşlı
Malzeme	Sfero dökme demir / 1.4408 disk
DN aralığı	DN350 - DN600
PN sınıfı	PN16

Özellikler

Yüksek dayanımlı Alu-bronz metal sit
Kapağa monteli 1.4021 (AISI 420) paslanmaz çelik mil ile vanayı hattan sökmeden hızlı bakım
Disk posizyonunu gösteren kol ile ayarlanabilir ağırlık sayesinde, su darbesini engellemek için hızlı kapanma özelliği
İçmesuyu onaylı epoksi kaplı düktilden yapılma menteşe ile merkezlenmiş mil
Gövde ve kapak arasına gömülü EPDM kauçuktan kapak contası
Su ile temas halinde olan tüm contalar ve kaplamalar içmesuyu onaylıdır. Kaplama, 250 mikron mavi epoksidir
Disk ve mil birbirine esnek bir y atak ile bağlandığı için diskin site tam oturması sağlanır
Vana sitinin her iki tarafındaki alanlar manometre, bypass gibi aparatları takmaya olanak sağlar

İndirilecekler

Datasheet

Appendix

Certificate(s)

Installation, Operation & Maintenance

Daha fazla bilgi için kaydır

AVK ref. no.	DN mm	Flanş deliği	L mm	H mm	H3 mm	W mm	W1 mm	Teorik ağırlık kg
41-350-36-00800	350	PN10	800	419	689	731	441	257
41-350-36-01800	350	PN16	800	419	689	731	441	257
41-400-36-00800	400	PN10	900	470	765	801	476	345
41-400-36-01800	400	PN16	900	470	765	801	476	345
41-450-36-00800	450	PN10	1000	518	837	871	511	477
41-450-36-01800	450	PN16	1000	518	837	871	511	477
41-500-36-00800	500	PN10	1100	570	935	931	541	637
41-500-36-01800	500	PN16	1100	570	935	931	541	637
41-600-36-00800	600	PN10	1300	630	1060	1047	600	851
41-600-36-01800	600	PN16	1300	630	1060	1047	600	851

Daha fazla bilgi için kaydır

Parçalar

1.	Gövde	Sfero dökme demir GJS-500-7 (GGG-50)
2.	Pul	Paslanmaz çelik A2
3.	Somun	Paslanmaz çelik A2
4.	Kapak cıvatası	Paslanmaz çelik A2
5.	Yüzey halkası	Alu-bronz CC331G (AB1)
6.	Sit halkası	Alu-bronz CC331G (AB1)
7.	Kapak	Sfero dökme demir GJS-500-7 (GGG-50)
8.	Cıvata	Paslanmaz çelik A2
9.	O-cord	EPDM kauçuk
10.	Yönlendirme salmastrası	EPDM kauçuk
11.	Pul	Paslanmaz çelik A2
12.	Kama	Paslanmaz çelik A2
13.	Somun	Paslanmaz çelik A2
14.	Kapak cıvatası	Paslanmaz çelik A2
15.	Menteşe kolu	Sfero dökme demir GJS-500-7 (GGG-50)
16.	Disk	Sfero dökme demir GJS-500-7 (GGG-50)
17.	Koruyucu salmastra	EPDM kauçuk
18.	Pul	Paslanmaz çelik 1.4401 (316)
19.	Cıvata	Paslanmaz çelik A2
20.	Cıvata	Paslanmaz çelik A2
21.	Pul	Paslanmaz çelik A2
22.	Kol	Sfero dökme demir GJS-500-7 (GGG-50)
23.	O-ring	EPDM kauçuk
24.	Yataklama	Pirinç, DZR CW602N (CZ132)
25.	O-ring	EPDM kauçuk
26.	Vana contası	Poliamid
27.	Hava kapağı	Paslanmaz çelik
28.	Mil	Paslanmaz çelik 1.4021 (420)
29.	Konnektör	Paslanmaz Çelik 1.4408
30.	Ayırıcı	Paslanmaz çelik 1.4401 (316)
31.	O-ring	EPDM kauçuk
32.	Kapalı mil çıkışı	Pirinç, DZR CW602N (CZ132)

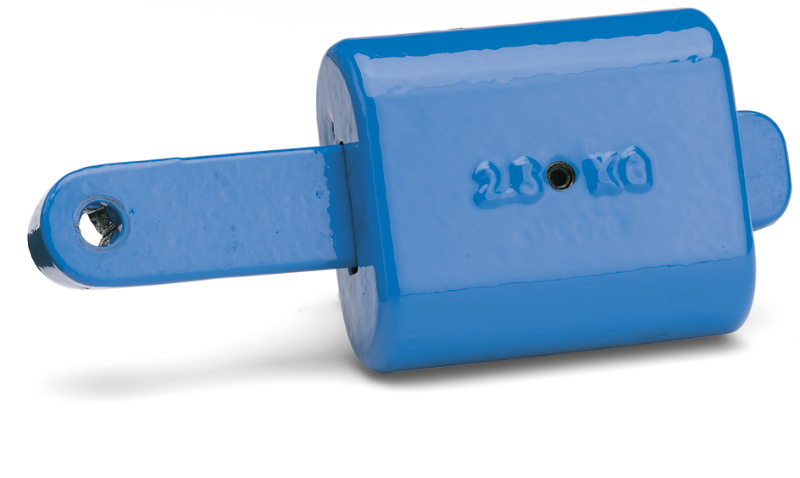

33.	Ağrılık	Sfero dökme demir GJS-500-7 (GGG-50)
34.	Cıvata, soket başı	Paslanmaz çelik A2
35.	Somun	Paslanmaz çelik A2
36.	Cıvata	Paslanmaz çelik A2
